JPG in Vektor umwandeln. JPG zu Vektor – die Nachzeichnung folgt der Kompression.

Was die Umwandlung eines JPG in einen Vektor wirklich bedeutet

JPG und JPEG sind zwei Namen für ein Format. Die Datei hält ein festes Raster von Farbwerten, aus dem die Kompression bereits Details entfernt hat. Nichts in diesem Raster ist ein Pfad.

Vektorformate speichern stattdessen Geometrie: Ankerpunkte, Kurvengriffe, Füllungen und Konturen. Geometrie hat keine feste Auflösung, deshalb kann dasselbe Logo auf einer Visitenkarte und auf einem Anhänger stehen. Vom JPG zu dieser Datei zu kommen ist keine Umwandlung in dem Sinn, in dem ein PDF-Export eine Umwandlung ist. Jemand – oder ein Algorithmus – muss entscheiden, wo die Kanten gemeint waren.

An dieser Entscheidung scheitern JPEG-Dateien häufiger als andere Raster. Das Format wurde für Fotos gebaut. Logos, Schrift und hartkantige Zeichen sind das Schlechteste, was man hindurchschicken kann, und genau das sollen Werkstätten schneiden.

Was JPEG-Kompression mit einer Kante macht

JPEG teilt das Bild in 8×8-Blöcke und speichert jeden Block als komprimierte Näherung. In einem Foto versteckt sich der Fehler in der Textur. Bei einem Logo zeigt er sich in zwei Dingen, die ein Nachzeichner als echtes Artwork behandelt.

Das erste ist die Blockbildung. Beim Hineinzoomen wird aus einer glatten Kurve eine Treppe, Block für Block. Das zweite ist Ringing: ein heller Hof aus Zwischenpixeln um jede kontrastreiche Kante, manchmal Mückenrauschen genannt. Schrift und dünne Linien treffen es am stärksten. Der Nachzeichner weiß nicht, dass der Kompressor den Hof erfunden hat, und legt einen Knoten darauf.

Die Farbe verliert noch einmal, leiser. Die meisten JPEGs unterabtasten die Farbinformation, speichern sie also gröber als die Helligkeit. Ein rotes Wort auf blauem Grund bekommt einen schlammigen Saum, wo die Farben aufeinandertreffen. Eine Farbnachzeichnung macht aus diesem Saum zusätzliche Formen, die nie im Logo waren.

Erneutes Speichern verschlimmert es. Ein Kundenlogo, das gemailt, gepostet, abfotografiert und wieder gespeichert wurde, ist mehr als einmal durch den Kompressor gelaufen. Jeder Durchgang legt einen weiteren Hof und eine weitere Stufe an. Sieht man die Blöcke schon bei normalem Zoom, ist die Datei über den Punkt hinaus, an dem eine Nachzeichnung Zeit spart.

Prüfen Sie das JPG, bevor Sie die Methode wählen

Hier gabelt sich der Weg. Öffnen Sie die Datei und zoomen Sie auf 400 % oder mehr, und sehen Sie das Artwork selbst an, nicht die Fläche darum.

Ein großes, leicht komprimiertes flaches Logo

Flächige Farben, Kanten, die beim Zoomen scharf bleiben, keine fotografische Textur. Hier verdient die Auto-Nachzeichnung ihren Platz. Ist das Logo selbst groß – in der Größenordnung von tausend Pixeln Breite oder mehr –, können der Bildnachzeichner in Illustrator oder „Bitmap nachzeichnen“ in Inkscape einen brauchbaren Anfang liefern, manchmal ein brauchbares Ende, wenn das Ziel ein wenig Nacharbeit verträgt.

Ein kleines Logo oder eines, das erneut gespeichert wurde

Website-Köpfe, Social-Media-Avatare und Fotos einer Visitenkarte landen hier. Die Kanten sind eine Mischung aus Logofarbe und dem, was dahinter lag, plus dem Blockraster. Die Nachzeichnung folgt jeder Stufe. Man kann einen Nachmittag Knoten löschen und sieht trotzdem eine zernagte Kontur. Eine Neuzeichnung ist der kürzere Auftrag.

Ein Foto oder das Foto eines gedruckten Schildes

Ein Nachzeichner verwandelt ein Foto in gestapelte Farbflächen. Das Ergebnis ist eine posterisierte Illustration, nicht das Foto in einem neuen Format. Das kann gewollt sein, wenn ein stilisiertes Zeichen entstehen soll. Es ist das falsche Werkzeug, wenn Sie das Foto selbst brauchten. Ein Handyfoto eines echten Schildes bringt Perspektive, Spiegelung und die Rasterpunkte des Drucks mit, und der Nachzeichner folgt allem. Nutzen Sie das Foto als Referenz und bauen Sie das Zeichen neu auf.

Drei Wege, Pfade aus einem JPG zu holen

1. Auto-Nachzeichnung, wenn die Datei es verdient

In Illustrator das JPG platzieren, Fenster > Bildnachzeichner öffnen und eine knappe Vorgabe wählen – Schwarzweiß-Logo für ein einfarbiges Zeichen oder eine niedrige Farbzahl für ein einfaches flaches Design. Fotovorgaben bei einem Logo auslassen; sie erfinden Farben, die der Kompressor bereits verwischt hat. In den erweiterten Einstellungen das Rauschen anheben, damit einzelne Sprenkel ignoriert werden, dann Umwandeln, damit aus der Nachzeichnung echte Pfade werden. Zum Direktauswahl-Werkzeug wechseln. Eine gerade Kante mit einem Dutzend Punkten wurde an den Hof angepasst. Die überzähligen Punkte löschen, offene Pfade schließen und jeden zusammengesetzten Pfad verwerfen, der nur das Rechteck der Arbeitsfläche ist.

In Inkscape ist derselbe Auftrag Pfad > Bitmap nachzeichnen, dann Pfad > Vereinfachen in kleinen Schritten. Vereinfachen ist grob. Es rundet Ecken, die Sie behalten wollten, also die Form beobachten statt einem schweren Durchgang zu vertrauen.

2. Ein KI-Vektorisierer, für ein stilisiertes Ergebnis

Auf Artwork trainierte Werkzeuge erzeugen glattere Geometrie als klassische Schwellenwerte, besonders bei fotografischen Vorlagen. Sie liefern trotzdem eine Interpretation. Sie kennen Ihre Sonderfarben, Ihre Schrift und nicht, welche Formen Kreise sein sollen. Für eine Posterbehandlung eines Fotos können sie das richtige Werkzeug sein. Für ein Logo, das zu bestehendem Markenartwork passen muss, sind sie höchstens ein Anfang.

3. Eine manuelle Neuzeichnung

Ein Designer baut das Artwork als bewusste Geometrie neu auf. Kreise sind Kreise. Gerade Kanten sind gerade Segmente. Schrift wird in der echten Schriftart gesetzt oder nachgezeichnet und in Pfade umgewandelt, statt durch den Hof nachgezeichnet zu werden. Nichts im Ergebnis stammt aus einem 8×8-Block, weil nichts nachgezeichnet wurde. Das dauert länger als ein Klick auf Nachzeichnen und ist der Weg, der eine Datei liefert, die eine Maschine ohne Rettungsdurchgang fahren kann.

Ein JPG hat keine Transparenz, und der Nachzeichner beweist es

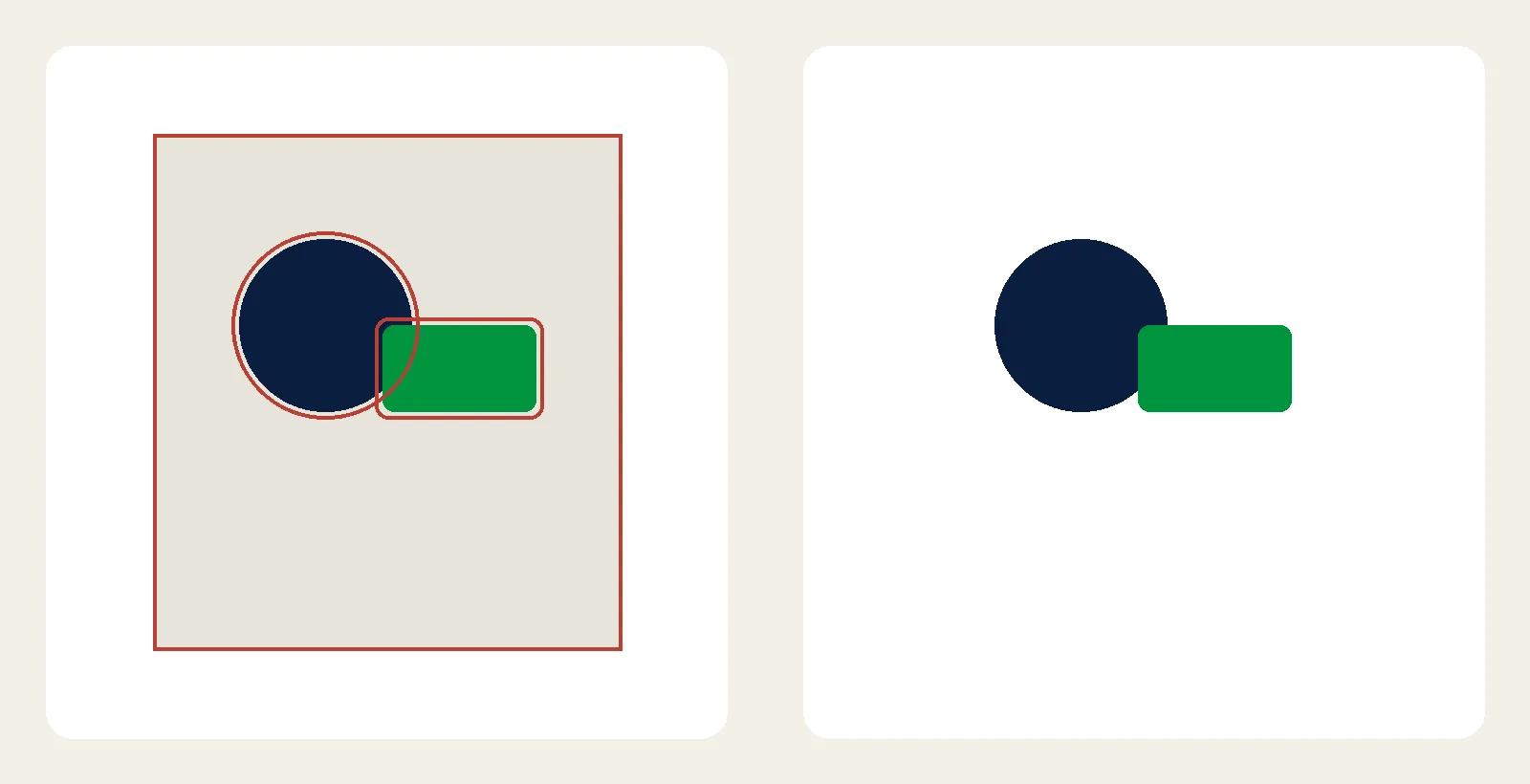

Anders als ein PNG hat ein JPEG keinen Alphakanal. Was beim Speichern hinter dem Logo lag – Weiß, eine Farbe, ein Foto – gehört jetzt zum Pixelraster. Am Bildschirm kann ein weißes Logo auf weißer Fläche so aussehen, als wäre der Hintergrund schon weg. Er ist nicht weg. Diese Pixel sind noch da, und ein Nachzeichner zeichnet oft einen Pfad um das ganze Rechteck und um das Zeichen.

Dieses Rechteck ist eine Eigenschaft der Quelldatei. Es aus dem Vektor zu lassen, gehört zum Neuzeichnen des Zeichens, so wie man Spiegelung auf einem Schildfoto weglässt. Ein PNG kann eine transparente Kante tragen, und diese Kante hat eigene Nachzeichnungsprobleme; ist Ihre Datei ein PNG, ist dieser Fall behandelt in PNG in Vektor umwandeln.

Was scheitert, wenn die Datei an die Maschine kommt

Ein nachgezeichnetes JPG kann in der Vorschau annehmbar aussehen und trotzdem von der Anlage abgelehnt werden, für die es gemacht wurde. Die üblichen Fehler:

• Offene Pfade. Ein Plotter, eine Fräse oder ein Gravierer muss zum Start zurück. Nachgezeichnete Ausgabe ist voller Lücken, wo der Hof ausgelaufen ist. Die Klinge hält an oder springt.
• Die Arbeitsfläche, noch in der Datei. Hat das Hintergrundrechteck überlebt, schneidet der Plotter einen Kasten um das Decal. Am Bildschirm stimmt es, weil der Kasten dieselbe Farbe hat wie die Zeichenfläche.

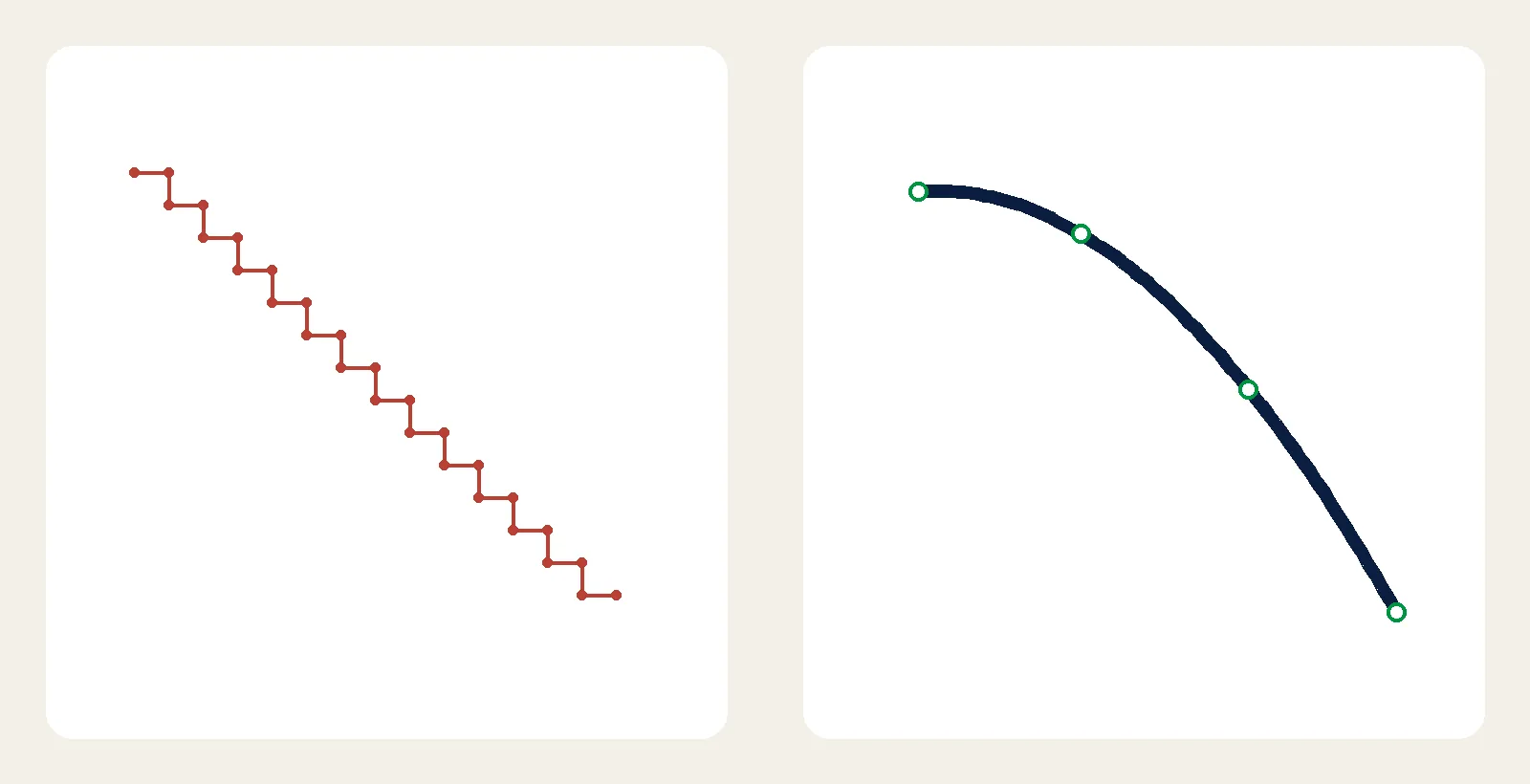

• Zu viele Knoten. Jede Kompressionstreppe wird ein Richtungswechsel. Auf einem großen Decal wirkt die Kante zernagt, und der Plotter wird langsamer oder ruckelt an der Säge.
• Lebende Schrift. Eine nicht in Pfade umgewandelte Schrift wird am nächsten Rechner ersetzt. Buchstaben, die durch Ringing nachgezeichnet wurden, treffen die ursprüngliche Schrift auch nicht – Schrift setzen oder neu zeichnen, dann in Pfade umwandeln.
• Farben, die nie getrennt wurden. Ein JPEG ist fast immer RGB. Siebdruck und Sonderfarben-Vinyl brauchen jede Farbe auf einer eigenen Form. Der Kompressor hat die Grenzen schon vermischt, eine Farbnachzeichnung liefert also keine Filme.

Stickerei hat dasselbe Problem in anderer Form. Kompressionssprenkel werden winzige Farbinseln. Ein Puncher kann Inseln nicht sticken, die nie im Logo waren. Die brauchbare Datei ist eine kleine Menge geschlossener Farbflächen, absichtlich gezeichnet, aus denen der Puncher dann Stiche macht. Dieselbe Regel geschlossener Pfade braucht ein Plotter, beschrieben unter Schnittpfade für Vinyl-Decals.

Welche Datei Sie weitergeben

Fragen Sie die Werkstatt, was ihre Software erwartet, bevor Sie über Formate streiten. Die Maschine am Ende entscheidet. Die Abwägungen zwischen diesen Formaten stehen in Vektor-Dateiformate.

Wann die Nachzeichnung reicht und wann Sie aufhören

Zeichnen Sie nach, wenn das JPG groß ist, die Kanten noch hart sind, die Farben flächig sind und die Datei irgendwohin geht, das Sie prüfen können – ein Web-SVG, ein einfarbiger Proof, ein Layout, das nicht geschnitten wird. Dann brauchen Sie vielleicht niemanden, und eine Neuzeichnung einer sauberen Datei ist vergeudete Mühe.

• Sie sehen 8×8-Blöcke oder einen grauen Hof schon bei normalem Zoom.
• Die einzige Kopie ist ein Screenshot, ein Social-Media-Export oder ein Foto des gedruckten Stücks.
• Die Schrift muss eine bestimmte Schriftart treffen.
• Der Auftrag geht an Plotter, Fräse, Presse oder Stickmaschine.
• Sie haben schon länger Knoten gelöscht, als eine Neuzeichnung dauern würde.

Den letzten Test überspringen die meisten. Aufräumen an einer schlechten JPEG-Nachzeichnung hat kein klares Ende, weil der Fehler in der Quelle steckt. Das Zeichen aus den Formen neu aufzubauen, die man noch erkennt, ist meist der schnellere Weg zu einer Datei, die schneidet. VectorWiz tut das als handgezeichnete Vektorumwandlung: Das Artwork wird als bewusste Pfade rekonstruiert, statt Stufe für Stufe der Kompression repariert zu werden.

Eine Datei, die die Werkstatt wirklich fahren kann

Ist das JPG sauber und steht wenig auf dem Spiel, zeichnen Sie es nach und prüfen Sie die Pfade. Hat die Kompression die Kanten schon aufgefressen oder geht die Datei an eine Maschine, ist eine Neuzeichnung der kürzere Weg zu etwas, das funktioniert. Die allgemeine Methode für jedes Raster, nicht nur JPEG, steht in Raster in Vektor umwandeln. Wenn die Quelle ein JPG ist und die Ausgabe schneiden oder drucken muss, können Sie die Datei schicken und Pfade zurückbekommen, die gezeichnet und nicht nachgezeichnet wurden.

Naimur Rahman

Kreativleiter

Leitet Gestaltungsrichtung und Qualität bei VectorWiz. Prüft und zeichnet Produktionsgrafiken von Hand neu – für Schilder-, Siebdruck-, Stickerei- und CNC-Arbeiten.
