Perché i file vettoriali contano per le insegnerie — e come riconoscerne uno difettoso.

Se gestisci un’insegneria da più di qualche settimana, sai già che i file vettoriali contano. Ciò che forse non sai è in quanti modi un file vettoriale può essere tecnicamente corretto e tuttavia del tutto inutilizzabile per te.

È un file. Si apre in Illustrator. Sembra il logo. Allora perché la fresa incide un bordo ondulato dove dovrebbe esserci una linea retta? Perché la lettera scatolata ha un lato piatto che non dovrebbe esserlo? Perché il file pesa tre megabyte quando dovrebbe pesarne venti kilobyte?

La risposta, quasi ogni volta, è che il file che ti ha restituito un servizio vettoriale a basso costo è vettorizzato automaticamente — generato da un algoritmo a partire da un’immagine raster, senza che nessuno lo abbia guardato. L’algoritmo non sa cosa sia una lettera scatolata. Non conosce la tua attrezzatura. Non gliene importa.

Cosa sbaglia la vettorizzazione automatica, nello specifico.

Gli algoritmi di vettorizzazione automatica seguono il confine tra i colori di un’immagine raster, pixel per pixel, e approssimano quel confine con curve vettoriali. Sembra ragionevole, finché non pensi a come appare davvero la tua immagine di origine a livello di pixel.

Una scansione a 300 dpi di un logo da 10 cm ha 1.200 pixel lungo ciascun bordo. Il bordo di una lettera “O” non è una curva morbida in quella scansione — è una scalinata di pixel con la sfocatura dell’antialiasing. L’algoritmo traccia diligentemente ogni gradino. Ti ritrovi un file con oltre 200 punti di ancoraggio su una singola lettera, quando l’originale ne richiedeva otto.

Cosa significa tutto questo alla fresa?

• Il percorso utensile diventa frastagliato. Il software CAM interpreta ogni ancora come un cambio di direzione. 200 ancore = 200 micro-cambi di direzione per lettera = un bordo di taglio visibilmente ondulato.
• Il tempo di taglio triplica o peggio. Ogni cambio di direzione è un momento in cui il mandrino rallenta. Una curva pulita a quattro ancore si taglia in pochi secondi. Un pasticcio a 200 ancore richiede minuti.
• La dimensione del file esplode. Il DXF dello stesso logo passa da 18 KB a 2,4 MB. Il software CAM del tuo operatore va a scatti nell’aprirlo.
• Il dettaglio crolla. Dove l’algoritmo di tracciatura si è confuso — di solito agli angoli e alle intersezioni — ottieni angoli arrotondati che dovrebbero essere netti, e punte nette dove gli angoli dovrebbero essere morbidi.

Come riconoscerlo in 30 secondi

Apri il file in Illustrator (o Inkscape). Premi A per passare allo strumento di selezione diretta. Clicca su una qualsiasi forma chiusa. Ora guarda il numero di ancore.

Un buon logo vettoriale disegnato a mano per un’insegneria ha tra 4 e 60 punti di ancoraggio per la maggior parte delle forme di lettera e delle forme semplici. Una “C” potrebbe averne 6. Una “g” corsiva complessa potrebbe averne 30. Un intero logotipo potrebbe averne 200 in totale su tutte le lettere.

Un file vettorizzato automaticamente difettoso ha oltre 200 punti di ancoraggio su una singola lettera e oltre 2.000 su un logotipo. Se vedi numeri nell’ordine delle migliaia dove dovresti vederne nell’ordine delle decine, hai per le mani un lavoro vettorizzato automaticamente.

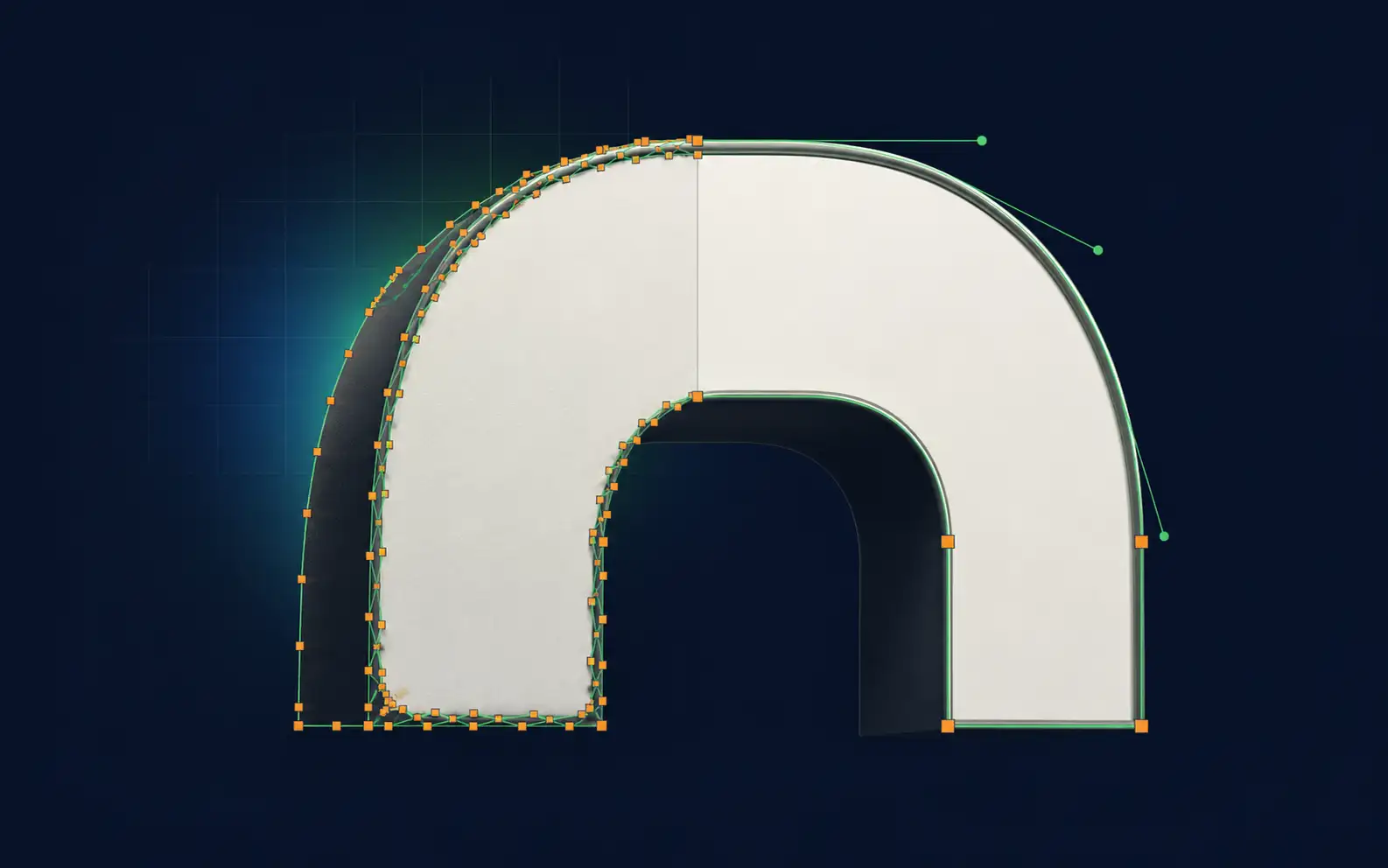

Com’è fatto un file disegnato a mano.

Un disegnatore esperto che sa il fatto suo disegna ogni forma di lettera da zero. Parte dalla forma geometrica di base — un cerchio per una O, due aste per una U — e aggiunge curve solo dove il carattere lo richiede. Usa il minor numero possibile di punti di ancoraggio, preservando la forma della lettera.

Il risultato è un file leggero (spesso sotto i 20 KB anche per loghi complessi), che si taglia in modo pulito e si visualizza identico a qualsiasi dimensione. Gli angoli sono esattamente dove dovrebbero essere. Le curve sono morbide per la geometria, non per filtraggio. Il file ha senso quando selezioni tutto e osservi la struttura delle ancore.

Un file disegnato a mano lo riconosci da ciò che non contiene. Nessuna ancora vagante. Nessun minuscolo segmento di tracciato. Nessun micro-cambio di direzione in ciò che dovrebbe essere una curva pulita. È quasi noioso da guardare — ed è proprio questo il punto.

La checklist in cinque punti per l’insegneria

Prima di tagliare, fai passare ogni file vettoriale attraverso questa lista:

1. Controllo del conteggio delle ancore. Seleziona tutti i tracciati. Guarda il numero. Se un logotipo supera le 300 ancore in totale, rimandalo indietro.
2. Controllo dei tracciati chiusi. In Illustrator, Oggetto → Tracciato → Pulizia. Se “rimuovi punti isolati” trova qualcosa, il file non è stato validato.
3. Denominazione dei livelli. I livelli vanno nominati per ciò che sono — “VINILE · PMS 354 C” o “FRESA · 3 mm TAGLIO DISCENDENTE” — non “Livello 1 copia 3”.
4. Controllo della scala. Il file deve essere disegnato alle dimensioni d’installazione. Non arbitrario; non “scalabile a piacere”. Se il tuo obiettivo è largo 90 cm, il file deve essere largo 90 cm.
5. Nota sulla compensazione del kerf. Se devi fresare, la compensazione del kerf dovrebbe essere già applicata. Chiedi. Se non sanno cosa sia il kerf, questo ti dice qualcosa.

Quanto ti costa (o ti fa risparmiare).

Il conto è semplice. Un file vettoriale difettoso ti costa 30 minuti di rilavorazione alla fresa su un lavoro di routine, e un’ora su uno complesso. Moltiplica per quanti lavori fai a settimana. Moltiplica per la tariffa oraria della tua insegneria.

Un disegnatore esperto impiega 30 minuti a disegnare un logotipo di livello 2 da zero. Lo facciamo pagare 35 $. Se spendi più di 30 minuti a settimana per ripulire file vettoriali da tagliare, pagare qualcuno che sa il fatto suo perché consegni file puliti fin dall’inizio è uno scambio positivo per il margine, ogni volta.

E questo è prima di arrivare allo scenario peggiore — il caso in cui non individui il file difettoso prima di tagliare e incidi una lastra di alluminio da 400 $ trasformandola in un pasticcio ondulato. È lì che si annida il costo reale.
