Preparação de ficheiros CNC: como ficheiros de origem fracos aumentam o desperdício de material e os custos de retrabalho

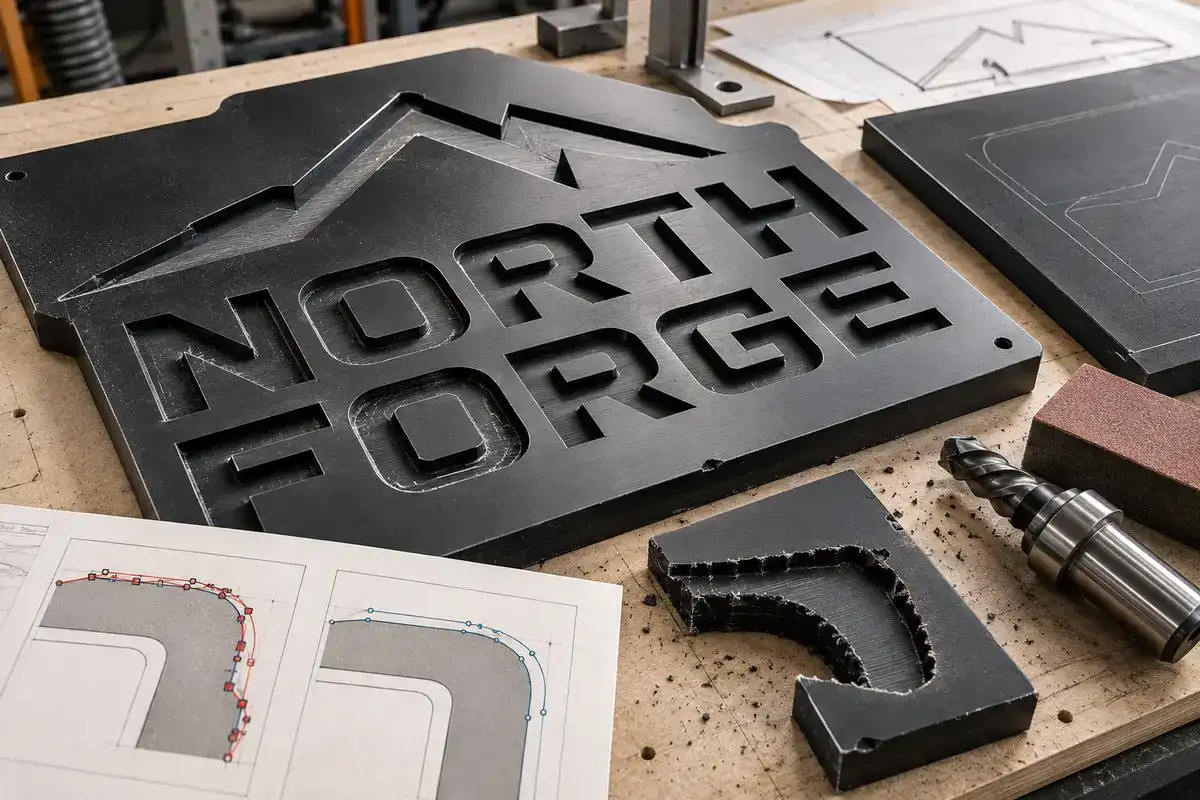

Sujan Bhuiyan, fundador da VectorWiz, descreve como a empresa começou. Uma vez enviou um letreiro monumento complexo a um serviço de autotraçado e depois passou três horas a corrigir o ficheiro que voltou. Da vez seguinte desenhou-o de raiz em 90 minutos. Esse intervalo explica todo o problema. Uma máquina CNC corta exatamente o que o ficheiro lhe diz. Caminhos abertos, linhas duplas, curvas desarrumadas e tamanhos errados tornam-se desperdício e segundas passagens. A preparação de ficheiros CNC significa apanhar esses problemas no ecrã, antes de chegarem ao material.

O que é a preparação de ficheiros CNC?

É deixar um vetor pronto para a máquina que o vai cortar. Um fluxo de laser, fresadora, mesa de plasma ou jato de água transforma a geometria do ficheiro no percurso da ferramenta que a máquina segue, por isso os erros do ficheiro passam para o corte. Um ficheiro pronto a cortar tem formas fechadas, uma linha por aresta, medidas reais, texto convertido em contornos, e o trabalho de corte, vinco e gravação em camadas separadas.

As peças que têm de encaixar também precisam de compensação de kerf, que tem em conta a largura de material que a fresa ou o feixe retiram.

Que problemas de ficheiro causam mais desperdício de material CNC?

Seis problemas de ficheiro são fontes comuns de desperdício de material CNC que começa na fase de desenho.

Caminhos abertos

Quando uma forma não fecha, o software CAM não distingue o interior do exterior, por isso pode recusar-se a construir um percurso ou cortar a peça com uma folga. No plasma, a perfuração que inicia um corte deixa uma pequena marca, por isso o software CAM acrescenta uma entrada para a afastar da aresta acabada. Nos furos, The Fabricator recomenda começar a entrada perto do centro, para a marca cair no metal que vai ser retirado. Muitos programas CAM não conseguem desviar uma linha aberta, por isso uma entrada não pode ser colocada de todo.

Linhas duplicadas

Traçar a fotografia de uma linha desenha à volta das duas arestas, por isso uma linha passa a duas. Um utilizador do LightBurn encontrou um trabalho definido para 6 passagens a correr 12 nalgumas linhas por causa disso. A ferramenta Delete Duplicates do LightBurn só remove linhas que coincidem exatamente, por isso estas cópias quase iguais costumam passar.

Nós a mais

Um círculo desenhado no Illustrator tem quatro pontos de ancoragem. Um círculo autotraçado é muitas vezes dezenas de segmentos curtos, o que transforma uma curva em muitos movimentos minúsculos. Em muitas máquinas, movimentos muito curtos impedem a fresa de atingir o avanço programado, e a curva pode sair lenta e visivelmente facetada. A documentação da Vectric descreve a ferramenta Fit Curves to Vectors como uma forma de substituir esses segmentos por arcos ou curvas de Bézier dentro de uma tolerância definida.

Tamanho errado

Uma captura de ecrã ou um logótipo da web mede-se em píxeis, não em polegadas. Trocar as unidades custa o mesmo: uma peça desenhada em milímetros mas lida como polegadas sai 25,4 vezes demasiado grande.

Letras que perdem o centro

Corte um O de lado a lado e o meio cai. O mesmo acontece com A, B, D, P, Q e R. Mantê-los significa acrescentar pequenas pontes ou cortar os centros à parte.

Detalhes mais pequenos do que a fresa

Uma fresa redonda não consegue cortar um canto interior vivo. Deixa uma curva igual ao seu raio, por isso uma fresa de 1/4 de polegada deixa um raio de 1/8 de polegada. Serifas finas precisam de uma fresa mais pequena, de um laser, ou de um redesenho que sirva a ferramenta.

Porque é que um ficheiro mau dói mais do que o desperdício?

A chapa é fácil de substituir. A parte difícil é o momento em que o operador levanta uma letra acabada da mesa e vê a folga, ou vê o laser percorrer o mesmo contorno uma segunda vez. Agora um cliente a quem se prometeu sexta-feira precisa de um telefonema, e a máquina destinada ao trabalho seguinte está a cortar este outra vez. Quem já fez essa chamada sabe que o desperdício foi a parte mais pequena do mau dia.

Como se calculam os custos de retrabalho CNC de um ficheiro mau?

Some a chapa descartada, o tempo de máquina da passagem falhada à tarifa da oficina, o tempo do operador a encontrar o problema, o tempo do designer a corrigir o ficheiro, o custo de o cortar outra vez e qualquer envio urgente para cumprir a data de entrega. A chapa é só a parte visível, por isso os custos de retrabalho CNC podem ser muito mais altos do que o contentor de desperdício mostra.

Em que difere um ficheiro traçado de um ficheiro preparado?

Como se verifica um ficheiro antes de o pôr na máquina?

• No Illustrator, prima Ctrl+Y (Cmd+Y no Mac) para a vista de contorno. Linhas duplas e traços escondidos ficam visíveis.
• Clique numa letra O com a ferramenta Seleção direta. Um O simples deve ter apenas alguns pontos de ancoragem. Dezenas numa curva básica costumam indicar um traçado grosseiro.
• Selecione todo o texto e execute Texto e depois Criar contornos, para as fontes não poderem trocar no computador da oficina.
• Verifique as unidades do documento e meça depois um tamanho conhecido face à especificação do trabalho.
• Faça um corte de teste no material real para confirmar o kerf antes de cortar a chapa inteira.

Estas verificações podem apanhar muitos erros de corte CNC ligados ao ficheiro enquanto ainda é grátis corrigi-los.

Como se corrige um ficheiro que falha estas verificações?

No Illustrator, selecione duas pontas abertas e use Objeto, depois Caminho, depois Unir (Ctrl+J) para fechar uma folga. Objeto, depois Caminho, depois Simplificar reduz pontos de ancoragem a mais. No LightBurn, ligar Remove overlapping lines nas Optimization Settings impede o laser de cortar linhas duplicadas duas vezes, e a janela Preview mostra se resultou.

Isso só ajuda quando as linhas estão exatamente uma sobre a outra. Os contornos lado a lado que o autotraçado cria têm de ser redesenhados como um só caminho. Quando os problemas percorrem o desenho todo, redesenhar costuma ser mais rápido, como o letreiro monumento mostrou.

Como se encontra o kerf certo para a sua máquina?

Desenhe um quadrado de tamanho conhecido, como 25 mm, e corte-o como peça exterior sem desvio aplicado, no material que tenciona usar. Meça a largura com um paquímetro. A fresa ou o feixe retiram material dos dois lados da linha, por isso o quadrado sai mais pequeno do que o desenhado, e essa diferença na largura equivale a um kerf completo. Os furos crescem na mesma medida. Confirme o valor com uma ranhura de teste antes de cortar peças que encaixam, e repita o teste sempre que o material, a espessura, a fresa ou as definições de potência mudarem.

O que deve pedir aos clientes para enviarem?

A melhor fonte é o AI, EPS ou PDF original de quem desenhou o logótipo. Na falta disso, peça a imagem grande mais nítida disponível, não uma captura de ecrã. Peça também o tamanho acabado, o material e a espessura, e a máquina em que vai ser cortado.

Como é que a VectorWiz prepara ficheiros para CNC?

Antes de exportar, a VectorWiz corre scripts de fecho de caminhos para confirmar que não há pontas abertas, folgas minúsculas nem nós duplicados. As arestas exteriores são desviadas para fora e os furos para dentro segundo o seu kerf, por isso indique a máquina e o material ao encomendar. Corte, vinco e gravação recebem cada um uma camada nomeada e com código de cor para o LightBurn, e os ficheiros são fornecidos para fluxos como LightBurn, RDWorks, Fusion 360 e outras aplicações CAM. O DXF pode ser exportado como versão R14, 2010 ou 2018, e cada entrega inclui uma folha de notas de material e ferramenta.

Um exemplo no site da VectorWiz é um letreiro de painel em acrílico para a Ridgeline Hardware, desenhado a partir de um TIFF a 600 ppp e entregue com três camadas de operação e compensação de kerf dentro do padrão de 24 horas.

Porque é que a VectorWiz desenha cada ficheiro CNC à mão?

Porque o autotraçado cria os problemas descritos acima. A VectorWiz foi fundada em 2022, e os seus designers seniores foram contratados com experiência de produção em oficina antes de entrarem. Cada trabalho é mantido em seis padrões: desenhado à mão sem filtro de vetorizar, preparado para o fluxo específico a que se destina, cor igualada a padrões reais, construído com caminhos fechados e nós limpos, em camadas e nomeado, e coberto por uma garantia de refazer a 100 por cento.

O preço segue o trabalho, não o tamanho do ficheiro. Um wordmark simples de uma só cor costuma caber no Nível 1 a 19 dólares, enquanto o trabalho com compensação de kerf sobe a encomenda, porque o fluxo é um dos seis fatores que um designer pondera. O preço fecha-se em 2 horas úteis, antes de o trabalho faturável começar.

Quando é que externalizar a preparação CNC não compensa?

Um retângulo simples com alguns furos desenha-se mais depressa em CAD, e um trabalho para esta tarde não cabe sequer na janela Rush. Externalizar faz sentido para logótipos, digitalizações, fotos e lettering, onde o autotraçado falha mais.

O próximo ficheiro do cliente está pronto a cortar?

O sítio mais barato para corrigir um ficheiro mau é o ecrã. Carregue o ficheiro na página de encomenda da VectorWiz com a sua máquina, o material e o kerf. Um designer fecha os caminhos, remove as linhas duplas, define medidas reais e põe cada operação na sua camada. Se o ficheiro não cortar corretamente, a VectorWiz redesenha-o de graça. A garantia cobre o ficheiro, não o material já cortado, por isso um corte de teste em retalho continua a valer a pena num trabalho novo. Para lotes ou peças repetidas, escreva para hello@vectorwiz.com.
