Conversão vetorial para fabricantes de letreiros.
Letras dimensionais, sinalética ADA e letreiros em relevo — ficheiros de fabrico em camadas com linhas de lateral, traçados de soldadura e DXF com trajeto de ferramenta para a oficina.
As conversões de fabrico são entregues como AI + DXF em camadas feitas para a oficina: camadas de face, lateral e verso separadas para letras dimensionais, traçados de soldadura e corte com trajeto por operação, geometria conforme ADA (espaçamento braille de Grau 2, alturas tácteis) quando exigido, e dimensões desenhadas à escala de fabrico. Tudo modelado como o seu CNC, a sua dobradora de letra em caixa ou o seu jato de água espera.
Ficha técnica, de série.
Feito para a dobradora, a fresadora e a equipa de instalação.
- Formatos de ficheiro
.aiem camadas,.dxf(R12/2018),.eps,.pdf. DXF em camadas por operação — corte, marcação, soldadura, gravação.- Camadas de fabrico
- Face, lateral e verso em camadas nomeadas para letras dimensionais e em caixa. Espessuras de traço ajustadas ao calibre do seu material.
- Trajetos de ferramenta
- Traçados de corte com compensação de corte, corte interior vs. exterior nomeado, entradas onde necessário. Adaptamos a sua ferramenta a pedido.
- Conformidade ADA

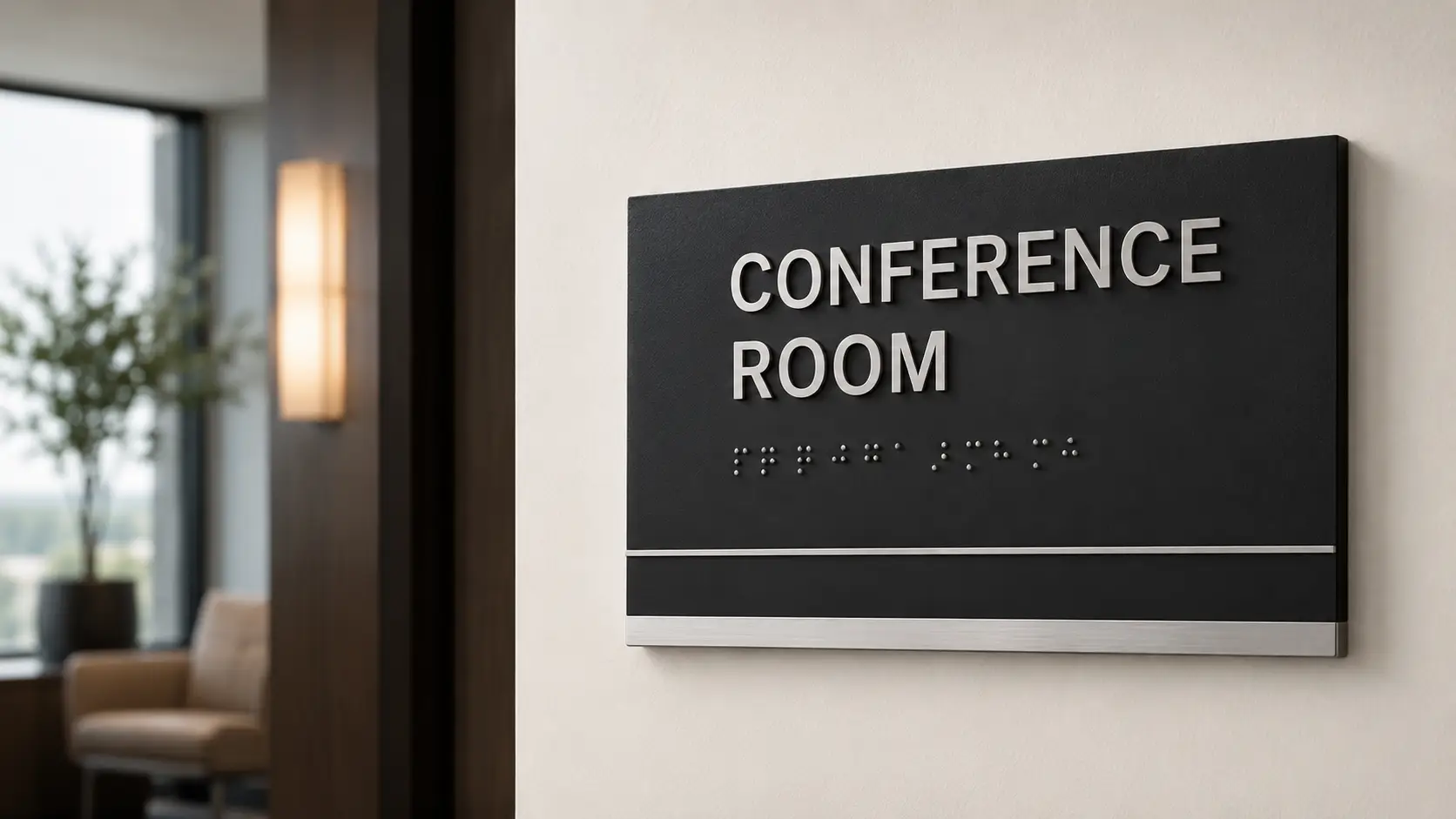

- Espaçamento braille de Grau 2, alturas de caracteres tácteis e folgas exigidas quando o trabalho é ADA — sinalizado nas notas.
- Dimensões
- Desenhado à escala de fabrico com dimensões gerais e de detalhe indicadas. Nada de «escalável para qualquer coisa».
- Notas de fabrico
- PDF de texto simples com sugestões de material, pontos de soldadura e qualquer origem que reilustrámos.
Um fabrico. Quatro camadas nomeadas.
Cada entrega de letras dimensionais e em caixa usa a mesma nomenclatura de camadas para que a sua dobradora, a sua fresadora e a sua equipa de instalação abram o mesmo ficheiro todas as vezes.
FACE

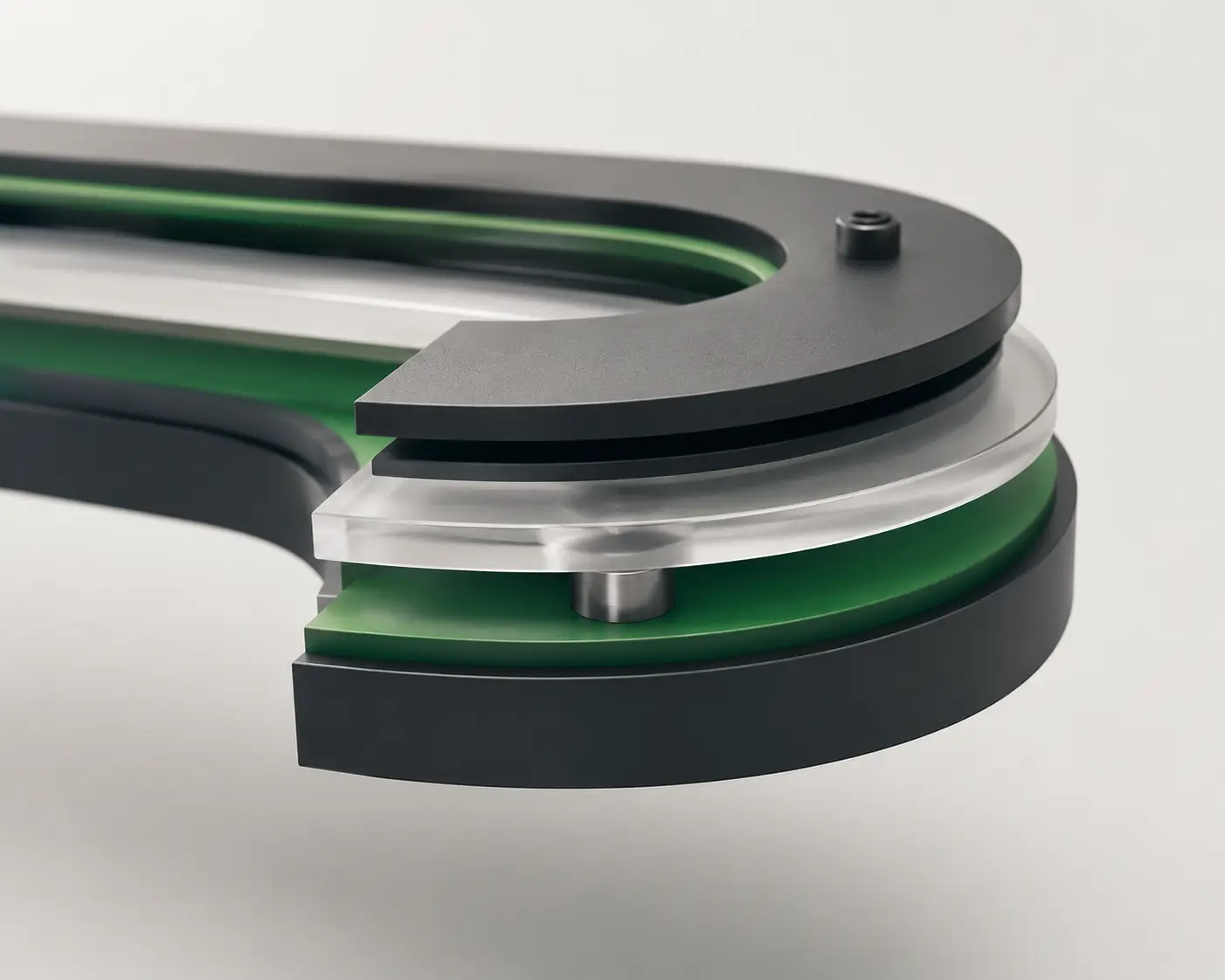

Contornos do painel frontal, cortes de face em acrílico ou alumínio e furos de montagem — desenhados à escala de fabrico com o desvio de corte aplicado.
RETURN

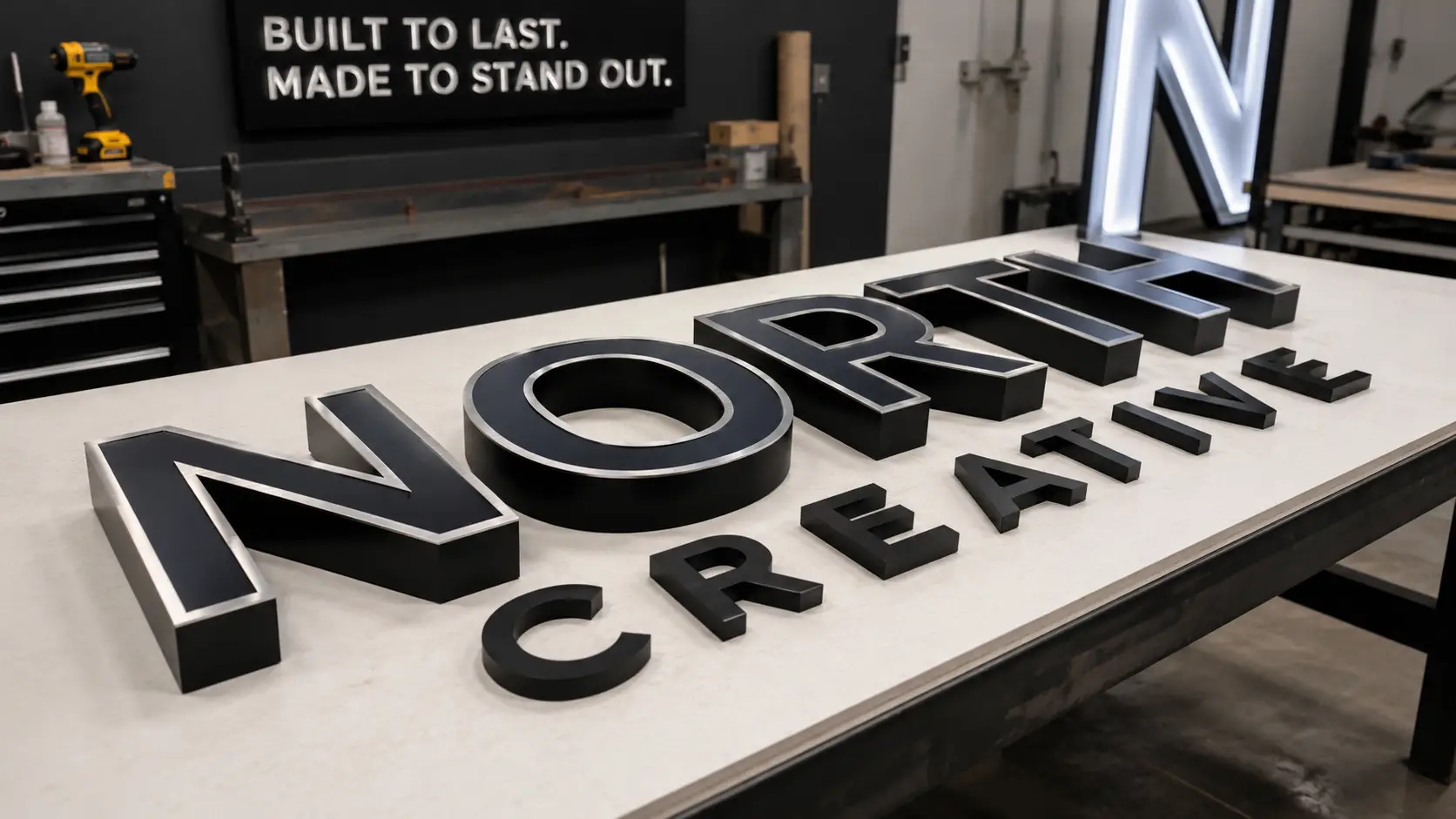

Tiras de lateral das letras em caixa com a espessura de traço ajustada ao calibre do seu material. Os traçados estão fechados e prontos para a dobradora — sem extremidades abertas.
BACK
Placa traseira, furações para cablagem e recortes de calha numa camada separada para que a equipa de instalação não toque na geometria das letras.
CUT / WELD

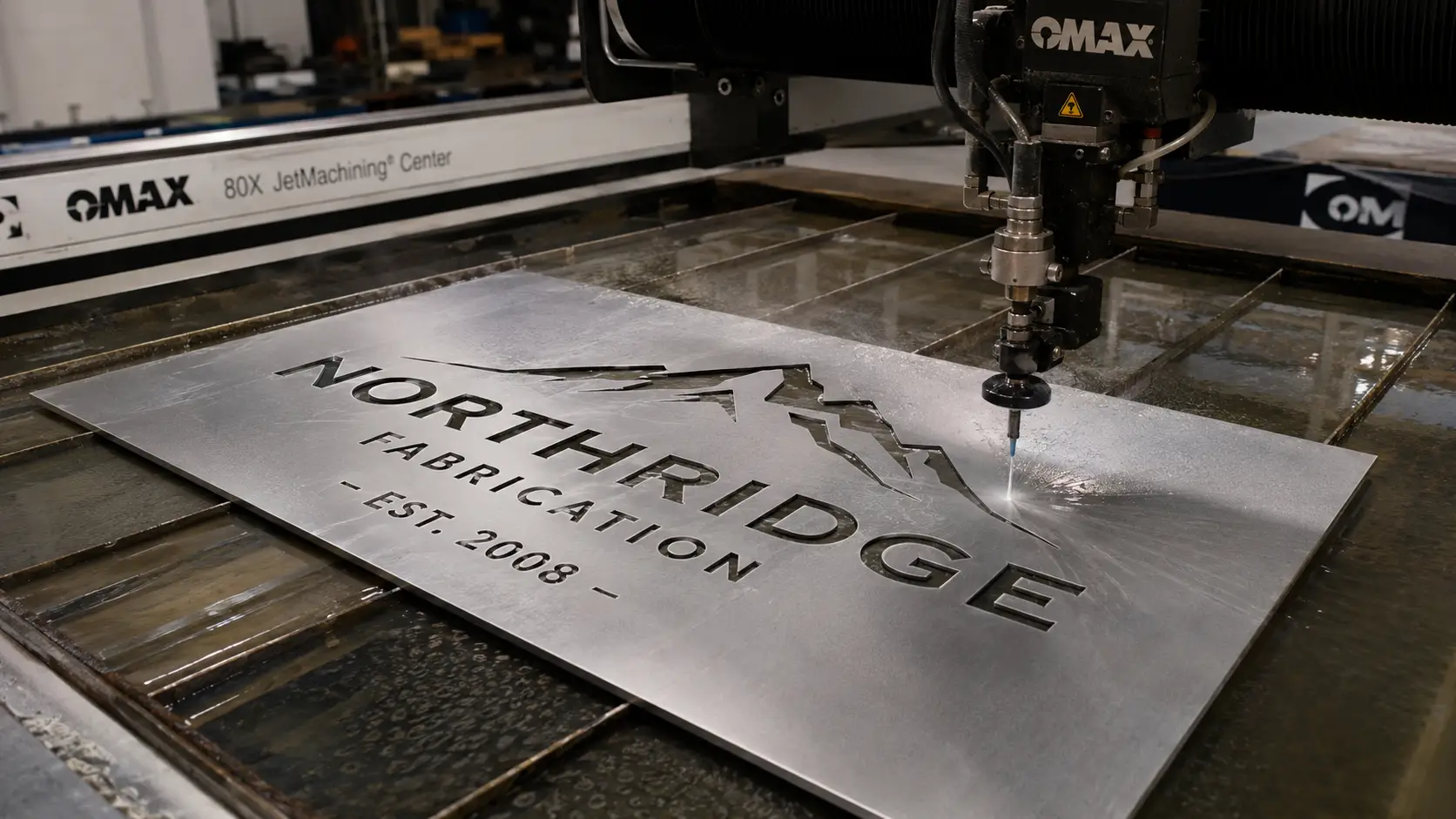

Trajetos de ferramenta DXF por operação — corte passante, marcação, abas de soldadura — com compensação de corte e nomeados para a sua predefinição CAM.
Da arte do cliente a camadas prontas para fabrico.
Trabalho VW-4814: Conjunto de letras em caixa para a Forge Signs. Origem: PDF de baixa resolução com camadas fundidas. Entregue como AI em camadas + DXF com trajeto de ferramenta em 21 horas.
cedar-grove.pdf
Camadas fundidas · logótipo raster incorporado · sem geometria de lateral · não à escala de fabrico

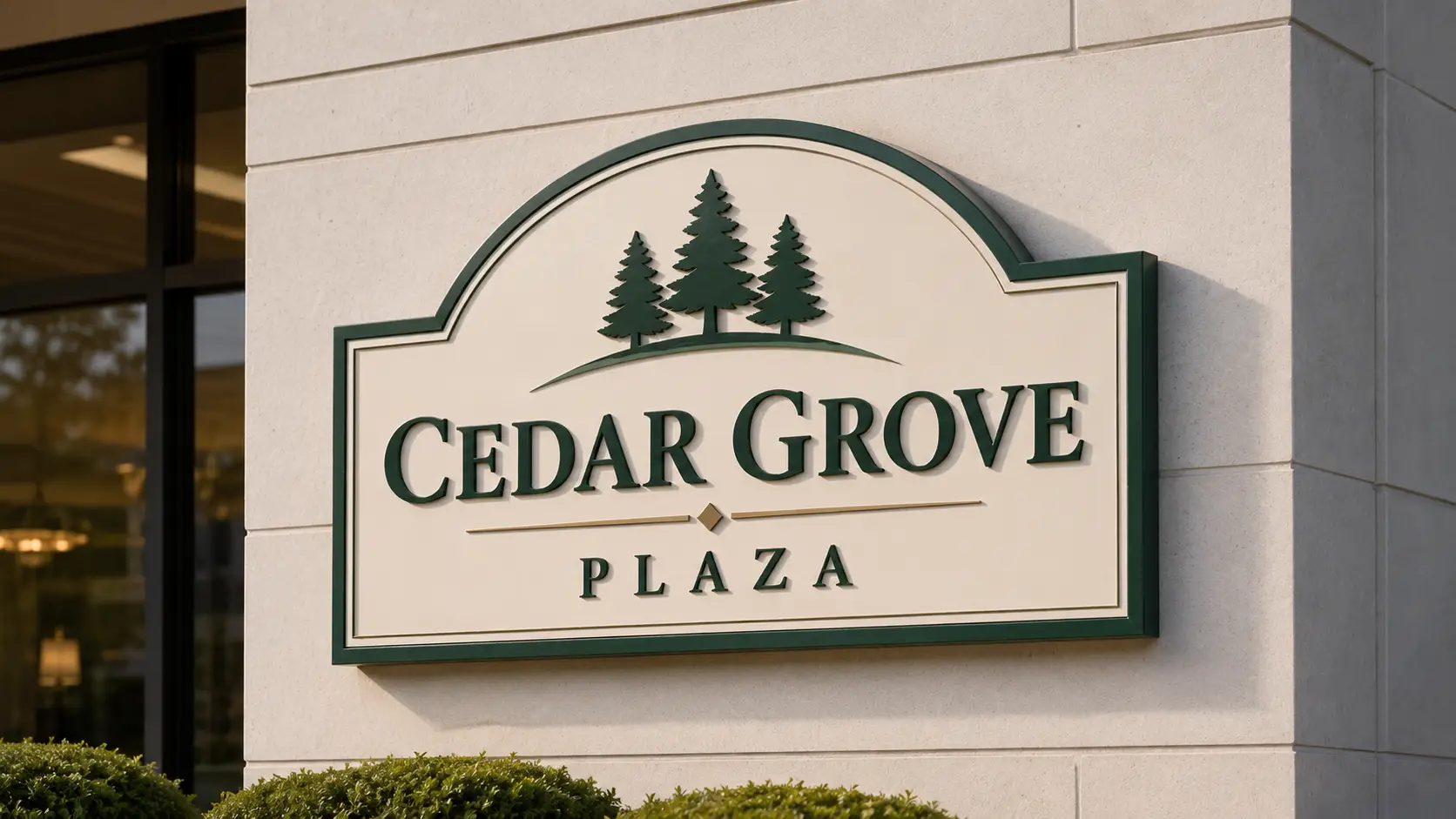

cader-grove-fab.zip
AI · DXF · EPS · camadas face/lateral/verso · compensação de corte · PDF de notas de fabrico
Desenhado aqui, construído na oficina.
Perguntas comuns, respondidas.
Conseguem separar face, lateral e verso para letras dimensionais?
Tratam dos requisitos de sinalética ADA?
Que versão de DXF entregam?
Conseguem replicar um letreiro já instalado?
Envie a sua arte de fabrico. Organizamo-la em camadas para a oficina.
Preço instantâneo, sem compromisso. DXF com trajeto de ferramenta em 24 horas.
