Conversión vectorial para fabricantes de rótulos.
Letras dimensionales, señalización ADA y rótulos en relieve — archivos de fabricación por capas con líneas de retorno, trazados de soldadura y DXF con trayectoria de herramienta para el taller.
Las conversiones de fabricación se entregan como AI + DXF por capas hechas para el taller: capas de cara, retorno y dorso separadas para letras dimensionales, trazados de soldadura y corte con trayectoria por operación, geometría conforme a ADA (espaciado braille de Grado 2, alturas táctiles) cuando se requiere, y dimensiones dibujadas a escala de fabricación. Todo modelado como lo espera tu CNC, tu dobladora de letra corpórea o tu corte por agua.
Ficha técnica, de serie.
Hecho para la dobladora, la fresadora y el equipo de instalación.
- Formatos de archivo
.aipor capas,.dxf(R12/2018),.eps,.pdf. DXF por capas según operación — corte, marcado, soldadura, grabado.- Capas de fabricación
- Cara, retorno y dorso en capas nombradas para letras dimensionales y corpóreas. Grosores de trazo ajustados al calibre de tu material.
- Trayectorias de herramienta
- Trazados de corte con compensación de corte, corte interior vs. exterior nombrado, entradas donde se necesiten. Igualamos tu herramienta a petición.
- Cumplimiento ADA
- Espaciado braille de Grado 2, alturas de caracteres táctiles y holguras requeridas cuando el trabajo es ADA — señalado en las notas.
- Dimensiones
- Dibujado a escala de fabricación con dimensiones generales y de detalle indicadas. Nada de «escalable a cualquier cosa».
- Notas de fabricación
- PDF de texto plano con sugerencias de material, puntos de soldadura y cualquier origen que reilustramos.

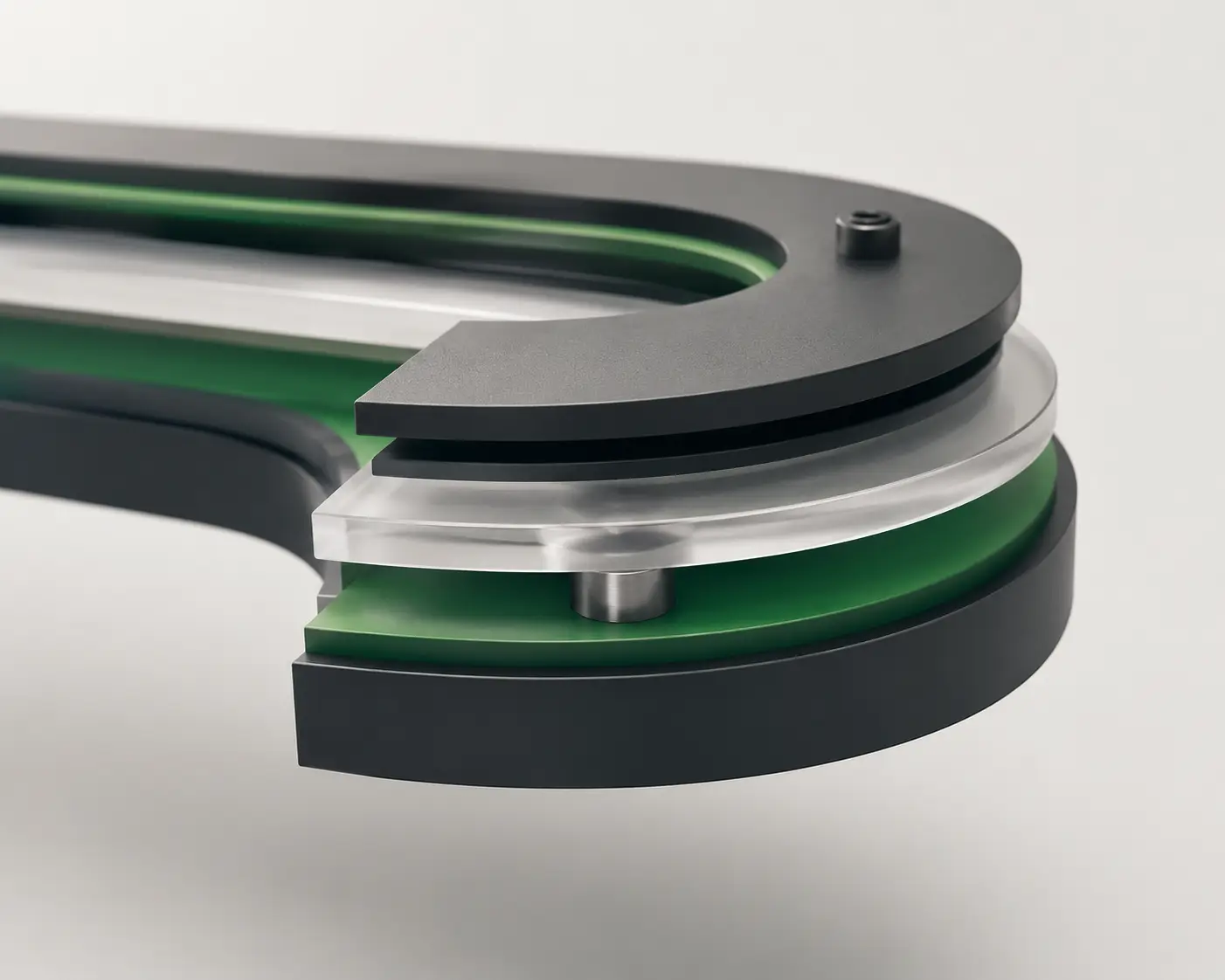

Una fabricación. Cuatro capas nombradas.
Cada entrega de letras dimensionales y corpóreas usa el mismo nombrado de capas para que tu dobladora, tu fresadora y tu equipo de instalación abran el mismo archivo cada vez.
FACE
Contornos del panel frontal, cortes de cara en acrílico o aluminio y orificios de montaje — dibujados a escala de fabricación con el desfase de corte aplicado.
RETURN
Tiras de retorno de letra corpórea con el grosor de trazo ajustado al calibre de tu material. Los trazados están cerrados y listos para la dobladora — sin extremos abiertos.
BACK
Placa trasera, perforaciones para cableado y recortes de canaleta en una capa aparte para que el equipo de instalación no toque la geometría de las letras.
CUT / WELD
Trayectorias de herramienta DXF por operación — corte pasante, marcado, lengüetas de soldadura — con compensación de corte y nombradas para tu preajuste CAM.
Del arte del cliente a capas listas para fabricación.
Trabajo VW-4814: Juego de letras corpóreas para Forge Signs. Origen: PDF de baja resolución con capas fusionadas. Entregado como AI por capas + DXF con trayectoria de herramienta en el plazo estándar de 24 horas.
cedar-grove.pdf
Capas fusionadas · logo raster incrustado · sin geometría de retorno · no a escala de fabricación

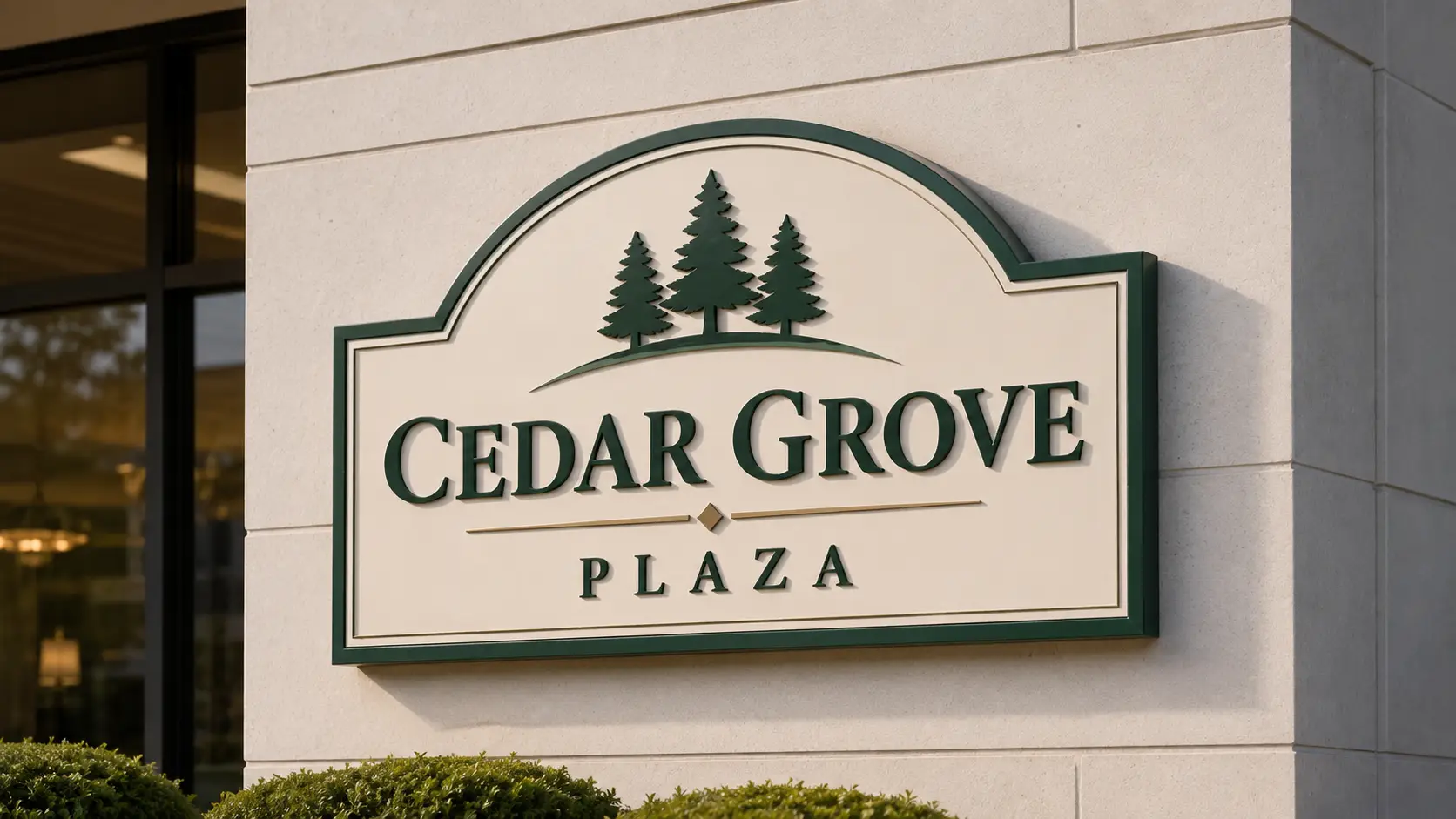

cedar-grove-fab.zip
AI · DXF · EPS · capas cara/retorno/dorso · compensación de corte · PDF de notas de fabricación

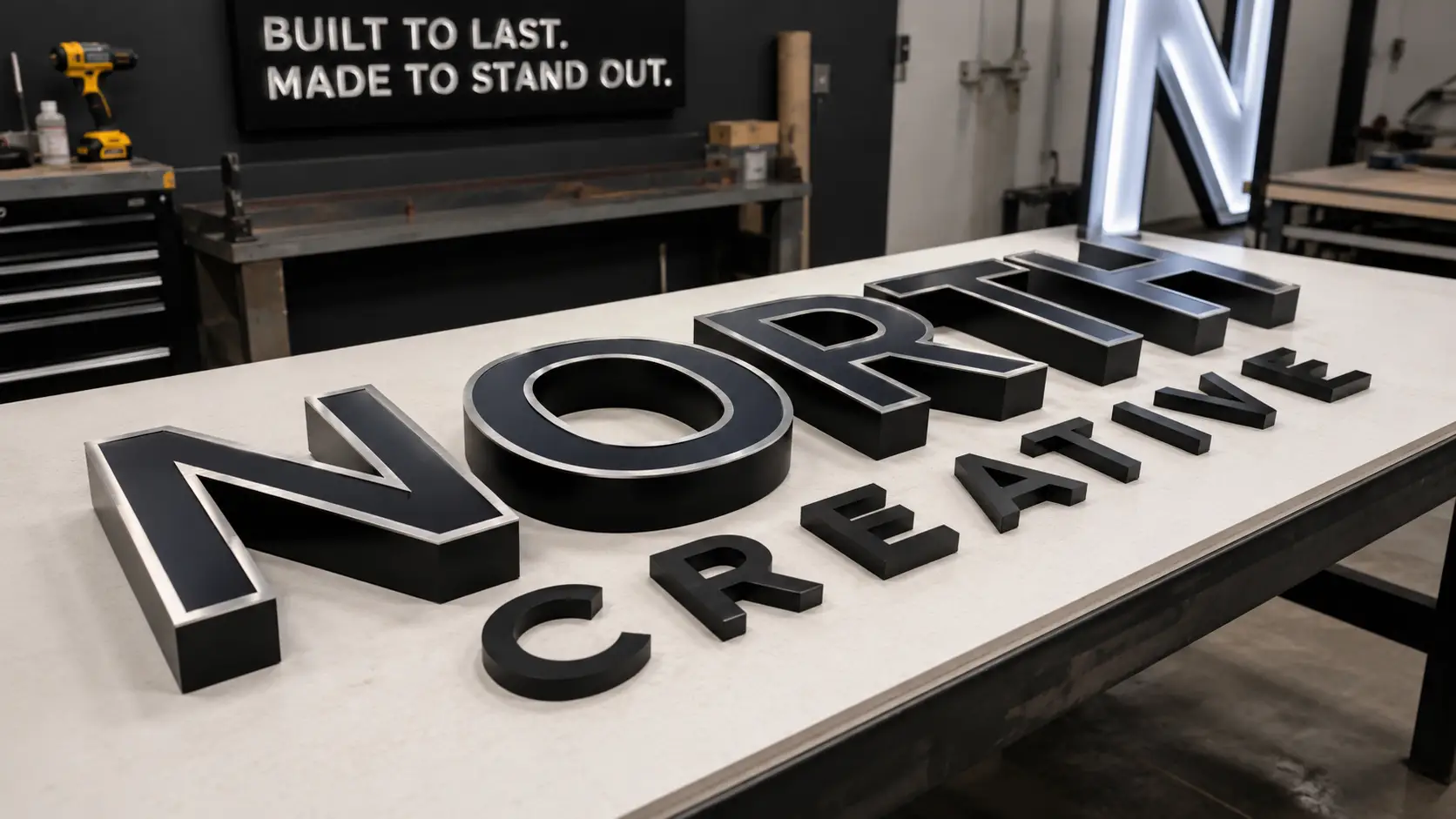

Dibujado aquí, construido en taller.
Preguntas comunes, respondidas.
¿Pueden separar cara, retorno y dorso para letras dimensionales?
Sí — cada uno está en su propia capa nombrada con grosores de trazo ajustados al calibre de tu material, así el archivo entra directo en tu proceso de fabricación.

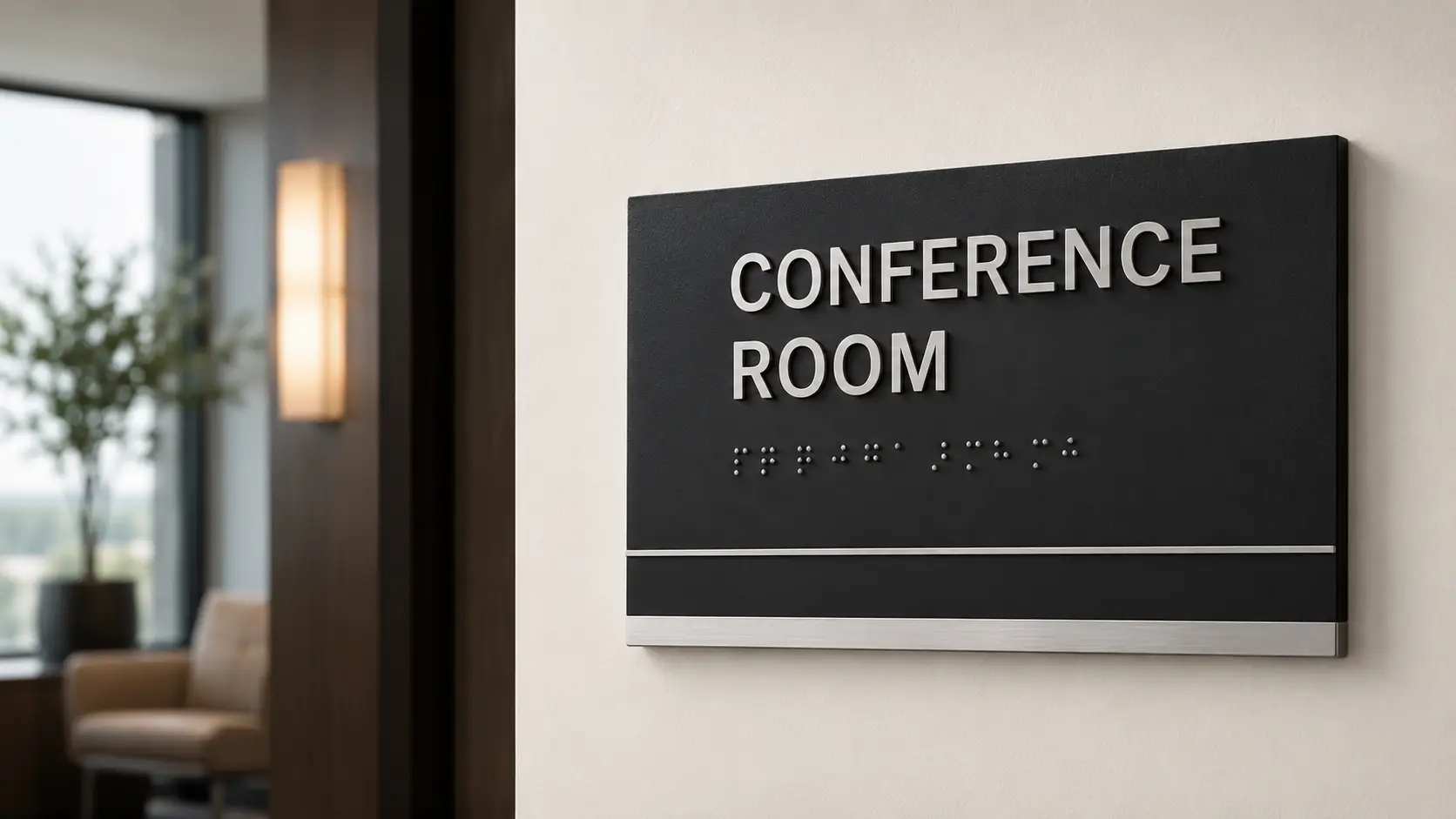

¿Gestionan los requisitos de señalización ADA?
Dibujamos el espaciado braille de Grado 2, las alturas de caracteres táctiles y las holguras requeridas cuando el trabajo es ADA, y señalamos los puntos de cumplimiento en las notas de fabricación. Envía la especificación de tu jurisdicción si no es estándar.
¿Qué versión de DXF entregan?
R12 por defecto para amplia compatibilidad CAM, o 2018 a petición. Por capas según operación — corte, marcado, soldadura, grabado — con compensación de corte aplicada.
¿Pueden replicar un rótulo ya instalado?
Sí. Envía fotos con una dimensión de referencia y reconstruiremos la geometría coincidente a escala de fabricación, reilustrando cualquier elemento desgastado o de baja resolución.
Envía tu arte de fabricación. Lo organizamos en capas para el taller.
Precio instantáneo, sin compromiso. DXF con trayectoria de herramienta en 24 horas.
