Conversion vectorielle pour gravure.
Polices de trait mono-ligne, parcours d'outil fermés et calques séparés par profondeur. Conçus pour graveuses laser, broches rotatives et machines de gravure en V.
Depuis 2022 · 4,7★ sur 23 avis Google et Trustpilot · garantie de refonte à 100 %
Les conversions de gravure sont livrées en AI + DXF + SVG en trait mono-ligne avec calques séparés par profondeur et notes de parcours d'outil. Livrables standard : contours pleins convertis en traits mono-ligne, calques de profondeur (surface, peu profond, profond) nommés pour votre contrôleur, tracés de contour fermés pour les opérations de poche et une fiche de notes machine avec valeurs de départ de vitesse/puissance. Plaques Niveau 1 dès $19. Plaques de trophée illustrées Niveau 3 dès $114.
Fiche technique, par défaut.
Chaque livraison de gravure inclut ceci — sans supplément, sans « vous vouliez aussi des polices mono-ligne ? ».
- Formats de fichiers
.ai,.dxf(R2010 par défaut ; R12, R14 ou 2018 sur demande),.svgconvertis en traits. Calques préservés. Compatible avec LightBurn, VCarve, Easel et les contrôleurs GRBL.- Traits mono-ligne
- Tout le texte et les logos pleins convertis en tracés d'axe mono-ligne — l'outil suit la ligne, pas le contour. Sans gaspillage de double passe, sans bords d'ombre.
- Calques de profondeur
- Calques SURFACE (0,1–0,2 mm), SHALLOW (0,3–0,5 mm), DEEP (0,5–1,5 mm) et CUTOUT. Nommés et codés par couleur selon la convention LightBurn.
- Tracés de poche fermés
- Pour les opérations de gravure en V et de poche, tous les tracés sont fermés — sans extrémités ouvertes. Poches étiquetées POCKET avec la dimension minimale indiquée dans la fiche d'outil.
- Dimensions
- Dessiné aux dimensions de gravure exactes. Nous demandons la taille du support avant de dessiner. Les fichiers sont à l'échelle 1:1 — aucun redimensionnement nécessaire.
- Fiche de notes machine
- PDF en texte brut avec puissance, vitesse, passes et type de fraise de départ suggérés (fraise en V 60°, hémisphérique, pointe traînante) par calque de profondeur. Selon le matériau que vous indiquez à la commande.
Trois profondeurs. Un fichier.
Chaque livraison utilise la même convention de profondeur afin que la configuration de votre machine soit identique d'un travail à l'autre.
Surface
Passe de marquage léger. Métal anodisé, revêtement poudre, bois peint. Retire le revêtement sans couper le support.
0,1 – 0,2 mm · 100% power / 800 mm/minPeu profond
Profondeur standard pour plaques et trophées. Bois dur, acrylique, bambou, ardoise. Lisible à bout de bras.
0,3 – 0,5 mm · 80% power / 400 mm/minProfond
Gravure en V marquée et fraisage de poches. Bois dur épais, laiton massif, aluminium. À remplir d'époxy ou de peinture.
0,5 – 1,5 mm · 60% power / 200 mm/minLes valeurs de départ ci-dessus sont pour un laser CO₂ de 60 W sur bois dur de 3 mm. Indiquez votre machine et votre matériau à la commande — nous ajusterons la fiche.
Du PNG de logo à des traits prêts à graver.

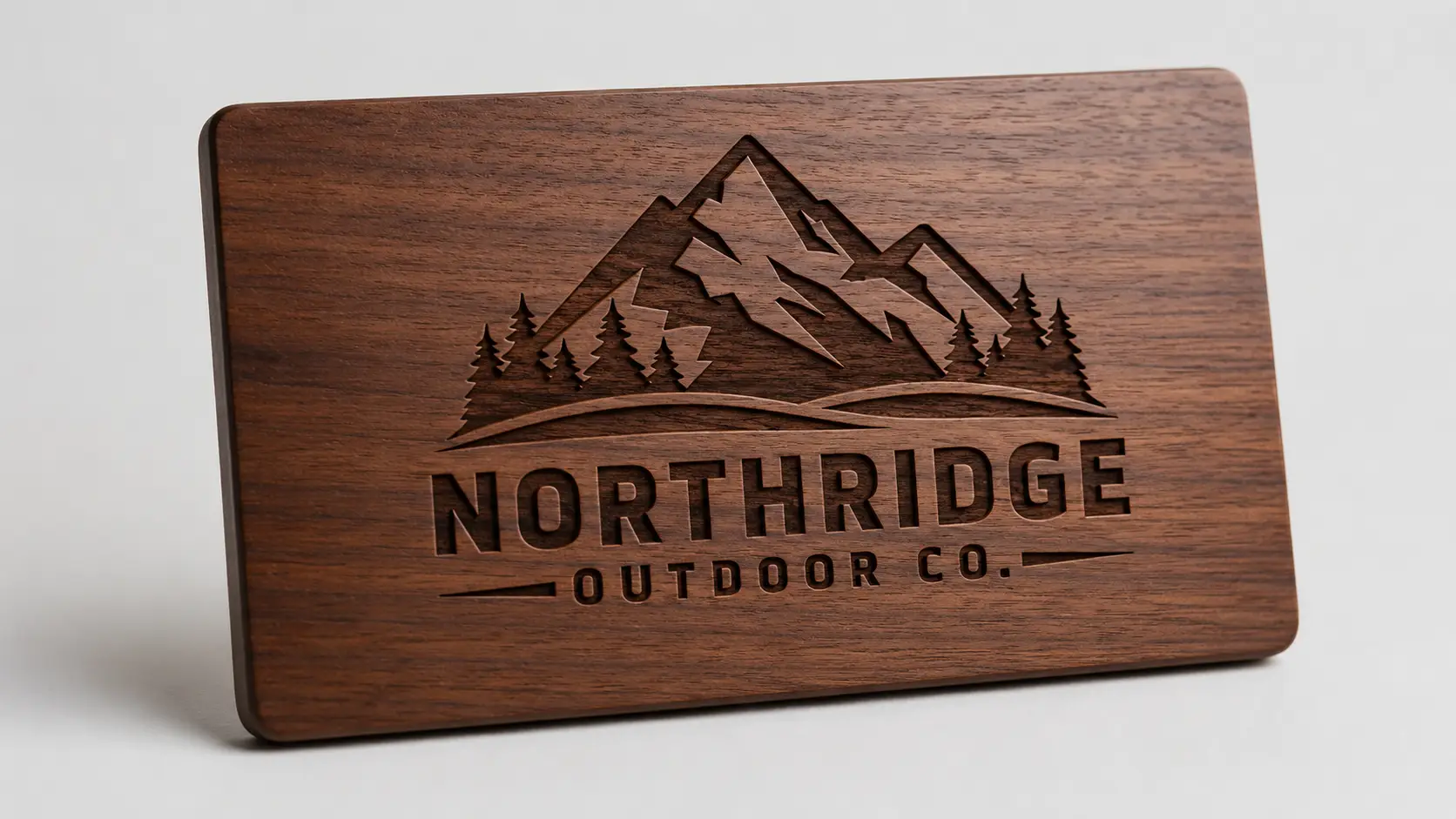

Une plaque en noyer pour Northridge Outdoor Co. Source : logo PNG plein. Livré en DXF mono-ligne avec 2 calques de profondeur.
Logo matriciel · contours pleins · motif montagne et pin · aucune information de trait
northridge-engrave.zip
AI · DXF (R2010) · SVG · 2 calques de profondeur · PDF de notes machine · 12 Ko
Dessiné ici, réalisé à l'atelier.
Questions courantes, répondues.
Convertissez-vous le texte en polices à trait unique ?
Oui. Nous convertissons le texte et les logos pleins en tracés en ligne centrale à trait unique, pour que l’outil suive la ligne plutôt que le contour — sans double passage inutile ni bords fantômes.
Comment les calques de profondeur sont-ils organisés ?
Chaque livraison utilise les calques SURFACE, SHALLOW, DEEP et CUTOUT, nommés et codés par couleur selon la convention LightBurn, pour que le réglage de votre machine soit identique d’un travail à l’autre.
Avec quels logiciels le fichier est-il compatible ?
LightBurn, VCarve, Easel et les contrôleurs GRBL. Nous exportons en AI, DXF (R2010 par défaut ; R12, R14 ou 2018 sur demande) et SVG, calques préservés.
Gérez-vous les opérations de poche et de gravure en V ?
Oui. Les tracés de poche et de gravure en V sont livrés fermés, sans extrémité ouverte, étiquetés POCKET, avec les dimensions minimales indiquées sur la fiche d’outillage.
